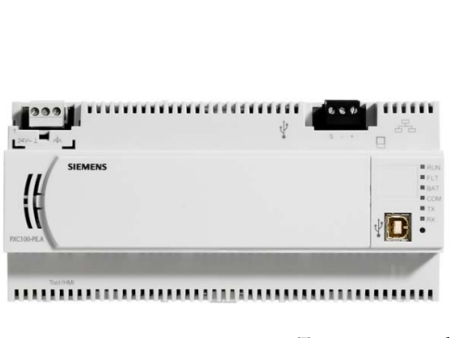

PXC MODULAR控制器

PXC MODULAR系列（可编程模块化控制器）是 APOGEE顶峰系统的重要组成部分。它是一个高性能的DDC控制器。
这种控制器在上位机的情况下，可以单机工作，也能够联网完成一些复杂的监控和能量管理的功能。

? 100个控制器通过点对点的网络进行通讯。

? 在自组总线上添加 TX-I/O模块和一个 TX-I/O电源的情况下， PXC MODULAR系列可以控制 500个点。

通过扩展模块， PXC MODULAR系列还可以对分散在 FLN上的设备进行监控。
特点

? 标准的硬件构成能满足基本的控制要求。

? 导轨安装和可移动的接线终端使安装和维修简化。

? 经过验证的经验程序能够满足设备的控制应用。

? 自适应控制技术，闭环调节算法可使振荡小 ,并保持精密控制。

? 为全套设备管理提供了安装在内部的能源管理应用程序和直接数字控制应用程序。

? 报警管理，历史数据记录，操作员的控制监视功能。

? 支持符合工业标准的 10/100 Base-T的TCP/IP网络上的点对点通讯。

Technical Specification Sheet
Document N o. 149-478
Rev. 3.0, Jan 2008
硬件
PXC MODULAR系列

? PXC MODULAR系列是一个基于微处理器的程序执行的多任务处理的平台，能够和其他的现场控制器通信。它可以扫描现场数据，优化控制参数和处理设备的数据要求。

? 程序和数据库信息可以在后备电池的支持下，储存在 PXC MODULAR中。这就避免了在外部供电失败的情况下，耗时的程序和数据库的重新启动。当电池快用完时， PXC MODULAR系列会显示“电池电量不足”，并且会给指定的打印机或是终端发送警报。

? PXC MODULAR系列的 firmware固化软件包括操作系统。它是存储在一个不可擦写的 ROM内存中。

? 为了在ALN上使用 TCP/IP或是RS-485通讯，PXC MODULAR系列提供以太网端口和 RS-485端口。

? 一个HMI RS-232端口可作为与笔记本电脑和本地设备的连接口。

? LED可以对全部的设备，网络通讯和电池报警的运行情况提供直观的显示。

? 两条自组总线是灵活的 PXC MODULAR系列的重要组成部分。一条自组总线连接在控制器的右边，它通过 TX-I/O?模块支持 500个点。另外一条自组总线连接在控制器的左边，它通过扩展模块支持子系统的硬件连接。

TX-I/O 模块系列
TX-I/O系列扩展模块由模块本身和终端底部组成。这个模块通过与 PXC MODULE的通讯来完成 A/D或是D/A的转换，信号处理，对点的监测和输出指令。终端底部提供了现场总线的接线端子和对自组总线的通讯。更多信息，见 TX-I/O (149-476)。
TX-I/O电源模块提供了 TX-I/O模块和外围设备的电源。多个电源模块的并行使用可以满足对大量 I/O点控制的供电需要（图 2和图3）。更多信息， TX-I/O 电源模块 (149-476).
图 2.  TX-I/O电源模块和 TX-I/O 模块.
图 3.  PXC模块, TX-I/O电源模块 , 和 TX-I/O 模块.
Technical Specification Sheet
Document N o. 149-478
Rev. 3.0, Jan 2008
PXC MODULAR系列扩展模块
PXC MODULAR系列扩展模块（图 4）提供了与 FLN设备的硬件连接。使用 RS-485扩展模块， PXC MODULAR系列支持三条 RS-485的FLN上的设备（图 5）。
图 4. RS-485 扩展模块 .
图 5. RS-485 扩展模块和 PXC MODULAR系列.
可以灵活应用的标准控制器
PXC MODULAR系列是一个高性能，灵活的控制器。
在监测应用时，根据点数和类型，及匹配的传感器来设定控制器。如需监测和控制大量的（开 /关）风阀和驱动器，可加入其它的数字点（图六）。
图 6.  PXC MODULAR系列, TX-I/O电源模块,和TX-I/O模块. 如果没有本地点控制， PXC可以用作监测仪，通过扩展模块来控制 FLN设备（图 7）。
Technical Specification Sheet
Document N o. 149-478
Rev. 3.0, Jan 2008
图 7. RS-485扩展模块和 PXC模块. 当然，标准的 PXC可以用作对点的直接监测和控制，也可以用作一个对 FLN设备的系统控制器（图8）。
图 8. RS-485扩展模块 ,PXC MODULAR系列, TX-I/O电源和 TX-I/O模块.
每台控制器的程序因为控制对象的不同而不同，经过无数次验证的 PPCL是一个类似于“ BASIC”编辑语言，它提供了直接的数字控制和能量管理逻辑，使得对设备的控制更合理、更节能。
全局变量访问
每个PXC MODULAR系列有一个 RS -232端口。这个端口支持与一台电脑的连接。与终端端口连接的设备可以获得全局变量访问。
多用户操作
多个操作者可以同时地进入网络。当使用以太网 ALN时，多个操作者可以通过 TELNET功能或是通过本地操作员的端口来访问控制器。
菜单提示, 英语操作界面
标准的PXC MODULAR通过HMI接口可以提供一个简单明了的菜单界面，提供以下功能：

z点的监测和显示

z点的命令

z历史数据采集预测和多点的显示

z设备工作表

z通过PPCL进行程序编辑和修改

z报警报告

z动态信息的连续显示

Technical Specification Sheet
Document N o. 149-478
Rev. 3.0, Jan 2008
内置DDC程序
PXC MODULAR系列采用独立的直接数字控制（ DDC），可提供正确地 HVAC控制及有关部门系统操作的信息。它接收来自传感器的信号，经过处理，直接控制设备。 PXC MODULAR系列有以下功能：
z自适应控制，一种自调整的闭环控制算法。比传统的 PID算法更优、适应性更强、响应速度
更快、控制更稳定。尤其是在响应时间和维持状态上更加具有优势。并且能减少误差、振荡和
驱动器的重新配置。

z闭环回路比例，积分和微分（ PID）控制

z逻辑顺序控制

z报警监测及报告

z复位控制时间表

内置能量管理应用软件
PXC有下列应用程序，安装需要简单的参数输入：

z尖峰负载控制（ PDL）

z设备启动-停止时间合理的控制（ SSTO）

z设备时程表控制和优化

z温度循环补偿

z经济节能模式控制

软件许可证选项:
以下功能可以通过增开软件许可证的方式在 PXC MODULAR P2控制器中被实现 :-
? FIELD PANEL GO
y虚拟AEM
Technical Specification Sheet
Document No. 149-478
Rev. 3.0, Jan 2008
规格说明

PXC MODULAR系列
7.56" L × 3.54" W × 2.76" D (192 mm L × 90 mm W × 70 mm D)
RS-485扩展模块
P1 RS-485 FLN 1.26" L × 3.54" W × 2.76" D (32 mm L × 90 mm W × 70 mm D)
电源
24 VA @ 24 Vac
处理器
MPC885 (PowerPC?)
处理器主频
133 MHz
内存
72 MB (64 MB SDRAM, 8 MB Flash ROM)
安全数字输入/输出卡（SDIO）
可扩展的或是可移除的非易失性记忆
SDRAM电源备份
30天 AA (LR6) 1.5V 碱性(不可充电)
Real Time Clock电源备份
 12个月 Cell coin 3 V 锂
以太网ALN(EALN)端口 BACnet I/P以太网ALN端口
10Base-T or 100Base-TX compilant
RS-485 ALN端口
1200 bps ~115.2 Kbps
支持子系统的扩展总线
1200 bps~115.2 Kbps
TX-I/O自组总线连接
115.2 Kbps
HMI端口
RS-232
USB 端口
标准1.1和2.0 USB端口，12 Mbps~1.5 Mbps， B类连接器
USB 主机端口
 S标准 1.1和 2.0 USB端口， 12 Mbps~1.5 Mbps，A类连接器
AC 能量
NEC Class 2
信息
NEC Class 2
周围工作温度
32°F ~122°F (0°C ~50°C), <93% rh,
周围工作环境
干燥，避免暴露在腐蚀性物质中

不能暴露在易燃易爆的物质中
运送和存储环境
-40°F ~+185°F (-40°C ~+85°C)

 <93% rh,
运送环境
-13°F ~158°F (-25°C ~70°C), 5% ~95% rh,


安装表面
大楼墙面
UL
UL 864 UUKL Smoke Control Equipment

UL 864 UUKL7 Smoke Control Equipment

 CAN/ULC-S527-M8

UL 916 PAZX

UL 916 PAZX7
与AGENCY兼容
FCC Compliance

Australian EMC Framework

European EMC Directive (CE) – with enclosure
Technical Specification Sheet
Document No. 149-478
Rev. 3.0, Jan 2008
产品订购信息

描述
产品号
PXC MOD, P2, 96 NODE, APOGEE
PXC00-PE96.A
PXC MOD, P2, TX-I/O, 96 NODE, APOGEE
PXC100-PE96.A
PXC MOD, BACNET, 96 NODE, APOGEE
PX00-E96.A
PXC
MOD,
BACNET,TX-I/O,
96
NODE,
PX100-E96.A
APOGEE

TX-I/O支持选项
PXF-TXIO.A
RS485扩展模块
PXX-485.3
FIELD PANEL GO 支持选项
LSM-FPGO
虚拟AEM选项
LSM-VAEM
文档订购信息

表述
产品号
PXC MODULAR系列用户指南
125-3582
PPCL用户指南
125-1896
